HX 500 Z – mit Schiebegewicht und Pneumatikzylinder
mit Horizontalhebel und NC/CNC gesteuerte Bearbeitungsmaschinen zum Schleifen, Läppen und Polieren
Mit unserer Baureihe HX haben wir uns zum Ziel gesetzt, die Prozessparameter nicht mehr dem Zufall zu überlassen und eine Universalmaschine für reproduzierbare Prozesse zu schaffen.
Unser neues Hebelarmsystem ermöglicht ein feinfühliges, sehr breites Spektrum an Arbeitsdrücken.
Maschinen – Charakteristik:
-
Universelle Bearbeitungsmaschine zum Diamantschleifen mit Pelletwerkzeugen,
Läppen und Polieren
-
Für die individuelle prozessgesteuerte Bearbeitung zylindrischer Flächen
-
Robuste x- und y-Achse mit Servoantrieb und Kugelrollspindel
-
Stabile Achsenführung für erschütterungsfreie, vibrationsarme Bearbeitungen
-
Touch-Display zur Parametereingabe und -anzeige
-
Alle Bewegungen und Parameter (z.B. Drehzahlen und Arbeitsdrücke) programmierund
speicherbar
-
Produktdatenbank reduziert Rüstzeiten und bietet Prozesssicherheit
-
Großes Parameterspektrum ermöglicht die effiziente Nutzung moderner Werkzeuge
und Betriebsmittel
-
Schnittstelle zur Ausgabe von Prozessdaten (Archivierung von Prozess- und
Maschinendaten), OPC-UA-Standard
-
Anbindung an andere Systeme, z.B. Messeinrichtungen
-
Hub, Hebelarmlage und Geschwindigkeit auch während des Prozesses verstellbar
-
Arbeitsdruckeinstellung über Schiebegewicht oder alternativ Pneumatikhebel
-
Pneumatische Spindelarretierung
-
Edelstahlkessel
-
Poliermittelverteiler
Anwendungsbeispiele:

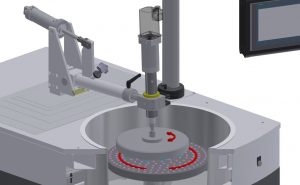

Pelletschleifen
Durch den Pneumatikhebel sind Arbeitsdrücke von bis zu 1.700 N möglich. Der obere Werkzeugantrieb und die Bahnsteuerung ermöglichen einen reproduzierbaren und optimalen Prozess. Somit ist Pelletschleifen in hervorragender Qualität und mit hohen Abtragsraten möglich.
Komplexe Geometrien
Durch eine Vielzahl an Equipment können neben planen und sphärischen Flächen auch asphärische Formen, Zylinder, Kegel und weitere Geometrien bearbeitet werden.

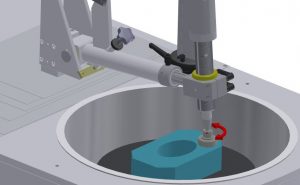

Hohe Flexibilität
Durch das frei programmierbare System kann jede Bewegung realisiert werden. So können Arbeitsvorgänge vereinfacht und eingespart werden.
Optionen allgemein:
-
Angetriebene Spindel oben
-
Spritzschutzaufsatz
-
Schutzeinhausung
-
Poliermittelbehälter
-
Aufnahme für Zylinderwerkzeuge
-
Wanne in eckiger und runder Ausführung
Optionen für HX mit Pneumatikzylinder:
Arbeitsdruckregelpaket (Close-Loop)
Ein im Hebelarm integriertes Kraftmesssystem, welches die tatsächliche Kraft misst. Dieser Wert wird mittels eines Proportionalventils und Druckzylinders kontinuierlich an die Sollkraft angepasst.
-
Optimale Oberflächenqualität und Formgenauigkeit. Durchgängig konstanter Anpressdruck für perfekte Ergebnisse.
-
Maximale Prozessstabilität und Reproduzierbarkeit: Minimiert Fehler und gewährleistet gleichbleibende Qualität.
-
Weniger Ausschuss: Erhöhte Sicherheit im Bearbeitungsprozess
Hebelauszugspositionsanzeige
-
Anzeige und Überwachung des Hebelauszugs in der Steuerung
-
Die im Programm eingestellten Auszugswerte können überwacht und angezeigt werden. Dadurch wird eine Fehlbedienung verhindert.
-
Je nach eingestelltem Hebelauszug kann der Bearbeitungsdruck automatisch angepasst werden.
Weitere Optionen, Werkzeugen und Zubehör sind auf Anfrage verfügbar.
