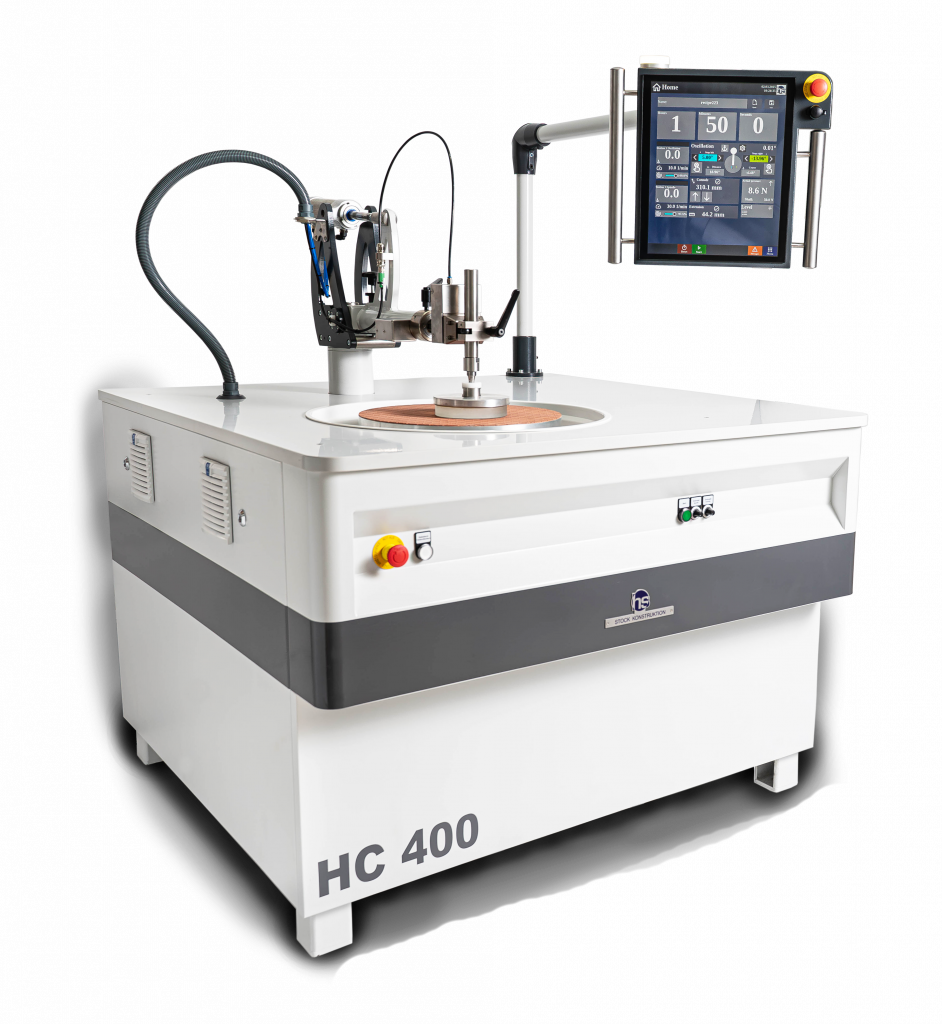

HC 400
HC 400- mit Schiebegewicht oder Pneumatikzylinder
NC – gesteuerte Bearbeitungsmaschinen zum Schleifen, Läppen und Polieren
mit Horizontalhebel
Unsere NC – gesteuerten Läpp- und Poliermaschinen sind ideal für die individuelle prozessgesteuerte Bearbeitung von planen und sphärischen Flächen. Reproduzierbare Prozesse sind durch Speicherung aller relevanten Parameter möglich.
Maschinen – Charakteristik:
-
Mehrspindlige Bearbeitungsmaschine zum Schleifen, Läppen und Polieren
-
Für die individuelle prozessgesteuerte Bearbeitung planer und sphärischer Flächen
-
Hebelarmbewegungen individuell programmierbar über NC-Steuerung
-
Hub, Hebelarmlage und Geschwindigkeit während des Prozesses verstellbar
-
Programmabläufe und Parameter in zahlreichen Rezepten via Touchdisplay-Bedienung speicherbar, zur Reduzierung von Rüstzeiten, zur Erhöhung von Prozesssicherheit und Reproduzierbarkeit
-
Großes Parameterspektrum ermöglicht die effiziente Nutzung moderner Werkzeuge und Betriebsmittel
-
Alle Antriebe einzeln regelbar
-
OPC UA Standard
-
Schnittstelle zur Ausgabe und Archivierung von Prozessdaten
-
Anbindung an andere Systeme, z.B. Messeinrichtungen
-
Arbeitsdruckerzeugung über Schiebegewichte oder alternativ Pneumatik
-
Spindelarretierung für leichten Werkzeugwechsel
-
Wanne aus Kunststoff
-
Poliermittelverteiler
Hebelarmausführungen:
mit Schiebegewicht
mit Pneumatikzylinder
Anwendungsbeispiele:
Bearbeitung von planen Flächen
Bearbeitung von sphärischen Flächen
Optionen allgemein:
-
Spritzschutzaufsatz
-
Schutzeinhausung
-
Wanne aus Edelstahl
-
Poliermittelbehälter
-
Höhenverstellung
Optionen für HC-Maschinen mit Pneumatikzylinder:

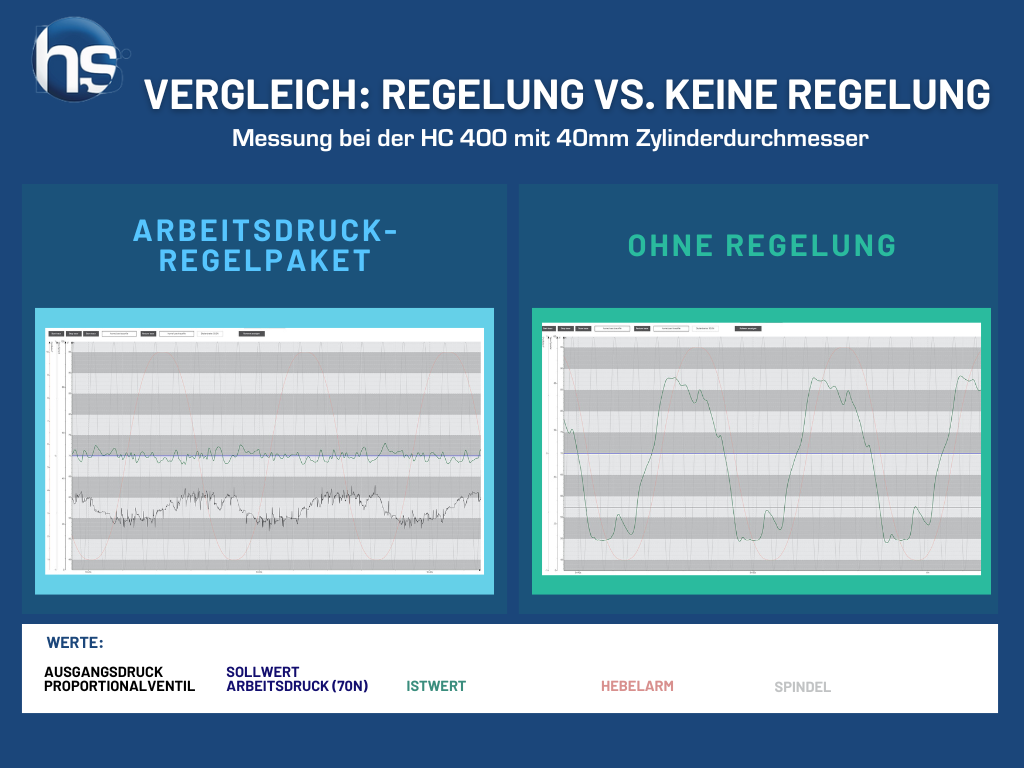

Arbeitsdruckregelpaket (Close – Loop)
Ein im Hebelarm integriertes Kraftmesssystem, welches die tatsächliche Kraft misst. Dieser Wert wird mittels eines Proportionalventils und Druckzylinders kontinuierlich an die Sollkraft angepasst.
- Optimale Oberflächenqualität und Formgenauigkeit. Durchgängig konstanter Anpressdruck für perfekte Ergebnisse.
- Maximale Prozessstabilität und Reproduzierbarkeit: Minimiert Fehler und gewährleistet gleichbleibende Qualität.
- Weniger Ausschuss: Erhöhte Sicherheit im Bearbeitungsprozess
Hebelauszugspositionsanzeige
- Anzeige und Überwachung des Hebelauszugs in der Steuerung
- Die im Programm eingestellten Auszugswerte können überwacht und angezeigt werden. Dadurch wird eine Fehlbedienung verhindert.
- Je nach eingestelltem Hebelauszug kann der Bearbeitungsdruck automatisch angepasst werden.
Weitere Optionen, Werkzeuge und Zubehör sind auf Anfrage verfügbar.
Infovideo:

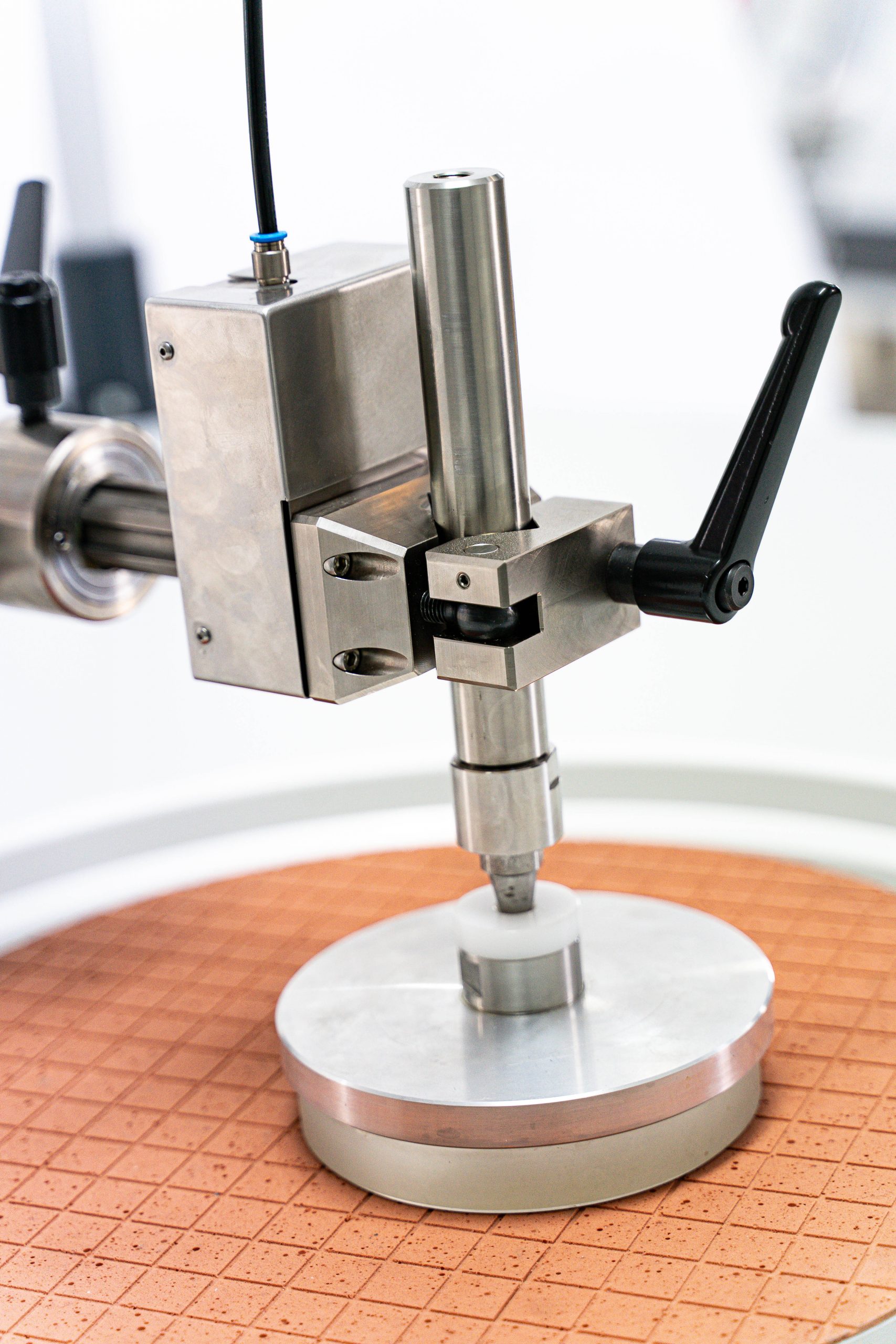

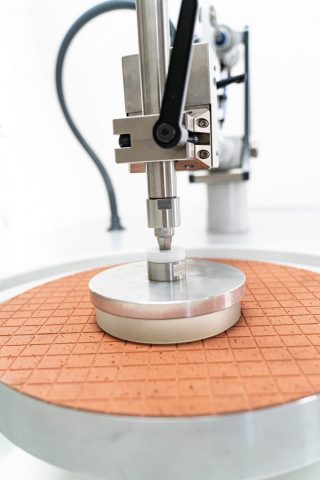

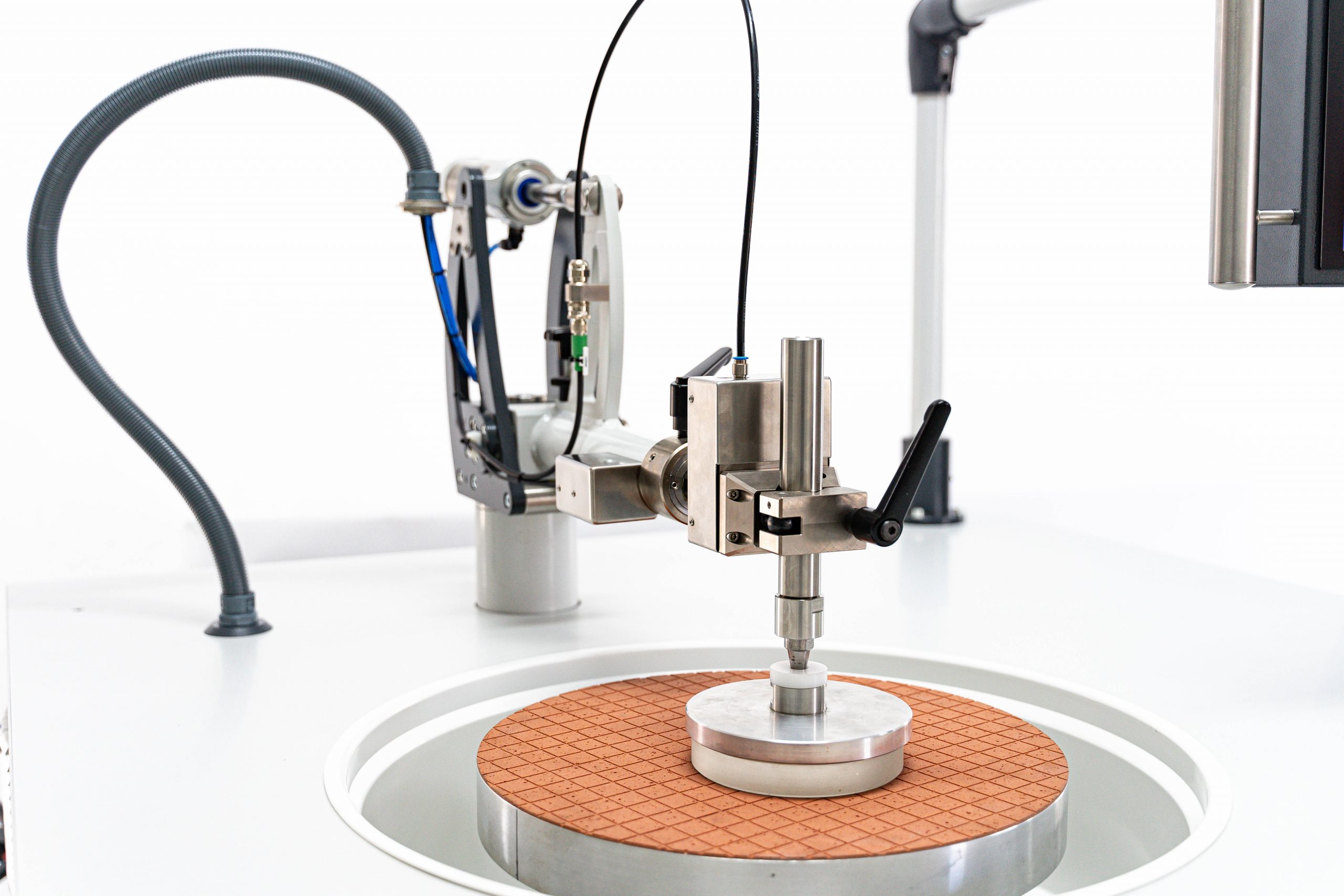

Detailbilder HC 400:
